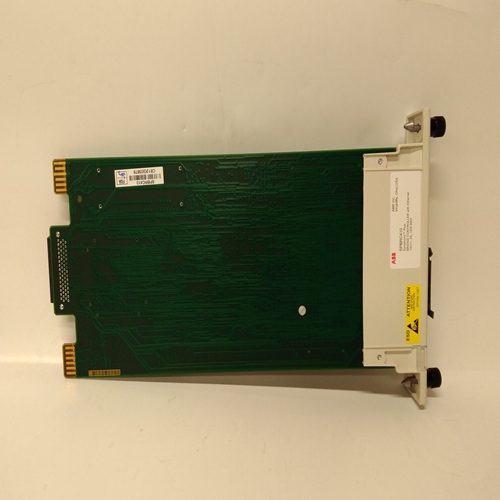

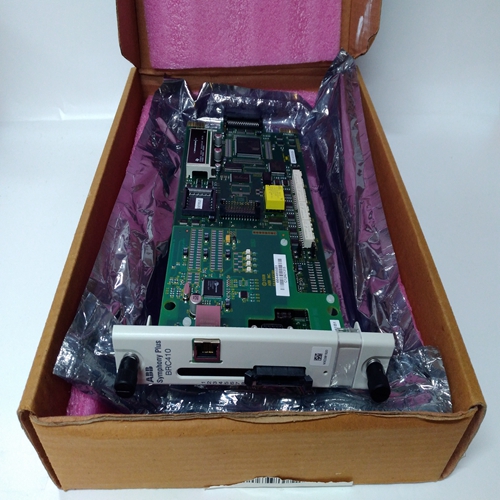

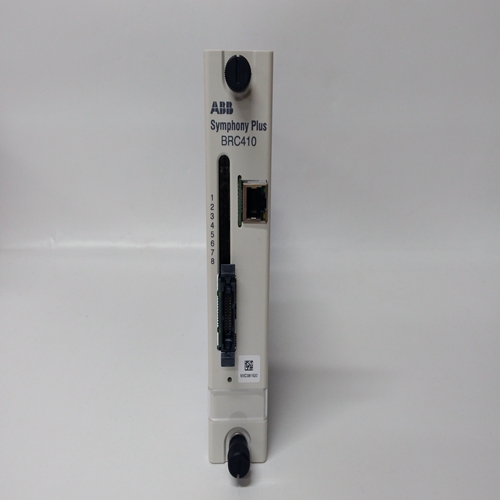

ABB SPBRC410

Spbrc410工业控制自动卡。SPBRC410常用于高压变频系统

Lil全局数据输入输出功能块

当可选的lil网络可用时，这些功能块在每个环路中指示的安装板数量中可用。全局功能块的总数将受到全局通道数量的限制。可用的控制器有256个通道。每个全局数据块占用一个全局通道。

此外，配置的控制回路占用5个通道，每个配置的序列器回路占用6个通道，以及站本身的前7个通道。有关网络通信的更多信息，请参见第6节。

以太网数据输入/输出功能块

当选择以太网时，这些功能块在控制器中指示的安装的网络板数量中可用。您可以选择在单个循环中使用这些块，但块名为:

Aie01-32模拟输入-以太网(3.0版)cwe01-2线圈写入-以太网(3.0版)

Aoe01-32模拟输出以太网(V2.4) die01-32离散输入以太网(V3.0)

Awe01-32模拟写入以太网(3.0版)doe01-32数字输出以太网(2.4版)

Cie01-32线圈输入-以太网(3.0版)dwe01-2数字写入-以太网(3.0版)

LnWorks远程输入/输出功能块

当可选的LonWorks工作时，这些功能块在安装有远程I / O板的控制器中显示的数量内可用。LonWorks可用于352p、353和354控制器。可以在单个回路中选择这些块，但是块名称在整个桩号中是独立的。这允许LonWorks网络管理器使用单个节点内的块名来识别变量。

例如，如果loop01使用aip01和aip02，并且在loop02中选择了aip块，则名称将为aip03。

有关LonWorks使用的更多信息，请参见第5节。仅适用于352p型:选择LonWorks设置选项3I / O跳线，如下所示。

Aip01-25模拟输入lev _ percent dis 1-6数字输入状态(v1.3) aop01-25模拟输出lev_ Percentdod1-6数字输出Lev离散，16通道did1-6数字输入lev_离散，16通道dos1-6数字输出_状态(v1.3)。

配置程序

每个控制器必须被配置成执行期望的控制策略。特定控制电路所需的功能安排和数字数据称为控制器配置。

本地和自适应远程配置

本地配置包括显示组件上的配置按钮和脉冲发生器旋钮面板。配置模式显示面板，并提供控制功能的简要说明。

远程配置需要一台运行I | config图形配置实用程序和配置电缆或modbus、lil或以太网连接的个人计算机。您可以在以下位置创建配置，并从您的个人计算机下载。在控制器的终端进行网络连接。此配置电缆插入352plus或353显示单元下侧的配置端口，或插入354ndb9连接器。该电缆的另一端连接到个人计算机的串行端口或调制解调器
