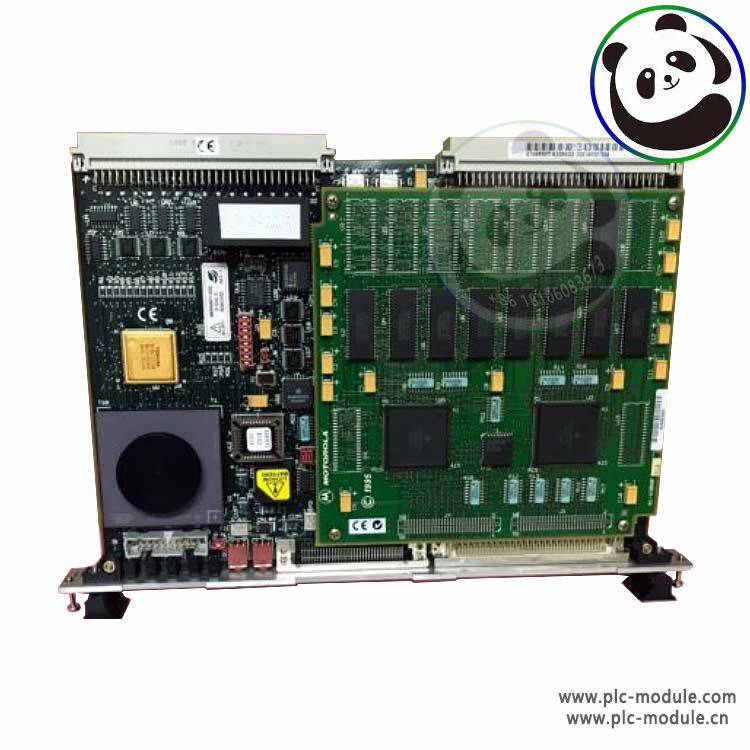

摩托罗拉MVME166单板计算机MVME166中驻留在ASICs中的所有可编程寄存器都包含在MVME166/MVME167/MVME187单板计算机程序员参考指南中
MVME166基于MC68040微处理器。MVME166具有4/8/16/32/64/128/2 56 MB ECC保护D RAM、1 MB带下载EPROM的闪存、128KB静态RAM(带备用电池)、8KB静态RAM和日历时钟(带备用电池)、以太网收发器接口、四个带TTL接口的串行端口、四个滴答定时器、看门狗定时器、带DMA的SCSI总线接口、Centronics打印机端口、A16/A24/A32/D8/D16/D32
MVME166的I/O连接由两个高密度屏蔽前面板I/O连接器提供。SCSI总线通过68针连接器连接。打印机、四个串行端口和以太网接口通过一个100针连接器连接。MVME712-10转换模块和MVME712-06/07/09 I/O配电盘套件旨在支持MVME166板。这些转换板为I/O设备提供配置接头、串行端口驱动器和工业标准连接器。
VMEbus接口由名为VMEchip2的ASIC提供。VMEchip2包括两个滴答定时器、一个看门狗定时器、用于主机和从机接口的可编程映射解码器、一个VME总线到/从本地总线DMA控制器、一个VME bus到/从本地总线非DMA编程访问接口、一个VMEbus中断器、一个VMEbus系统控制器、一个VMEbus中断处理器和一个VMEbus请求器。
