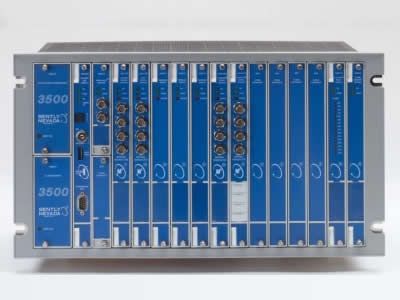

3500/34 TMR继电器模块由两部分组成：TMR继电器模块（两个）和TMR继电器输入/输出（I/O）模块。通过编程，两个TMR继电器模块 同时行使同样的功能，有效地提供冗余支持。
TMR继电器模块：
TMR继电器模块根据用户编程的报警驱动逻辑，为4个继电器通道的每个通道提供3个独立的报警触点信号。每个继电器通道的报警驱动逻辑由3500框架组态软件编程。在TMR框架内，用于报警驱动逻辑的报警信号（通道警告、通道危险、监测器警告等）由三个监测器通过三个独立的数据通道同时提供。TMR继电器模块分别检测每个数据通道，生成三个报警触点信号，并发送到TMR继电器I/O模块。如果某一个数据通道的OK状态为NOT OK，则与该通道相关的报警触点信号将被置为无效。
TMR继电器 I/O 模块：
TMR继电器 I/O 模块包含12个继电器，分为4个通道组，每组3个继电器。这种方式为4个继电器通道提供3选2继电器表决功能。对于每个继电器通道，TMR继电器模块提供3个报警触点信号。每个报警触点信号输入到通道组中的一个继电器。这些继电器通道组从电气设计上可以提供表中所列的3选2表决。此外，每个TMR继电器模块提供一个经TMR继电器I/O 模块检测的OK状态。如果模块处于NOT OK状态，来自该模块的报警触点信号将不被检测。
